ICCV 2017 · 论文精读答辩
Pixel Recursive
Super Resolution
像素递归超分辨率 · 给“马赛克”般的超低清图脳补出清晰细节
Ryan Dahl · Mohammad Norouzi · Jonathon Shlens
Google Brain
FUN FACT
第一作者 Ryan Dahl 正是 Node.js / Deno 的作者
背景 · 多模态难题
方法 · 条件网络 + 先验网络
实验 · 人类感知评估
CORE TASK · 巨幅放大
8×8 → 32×32
边长放大 4×，像素增至 16 倍 — 细节已不存在，必须凭先验“画”出来
CORE INSIGHT · 关键洞察
逐像素递归采样 替代 回归平均
超分是多模态问题；MSE 把所有可能糊成一团，自回归则每次给出一个清晰答案
RESULT · 人类感知评估
27.9%
被当成真照片
（满分 50%）
（满分 50%）
远超 GAN 8.5% 与 ResNet 回归 2–4%
PART 01 / 04
研究背景
高倍超分为什么这么难 · 一张小图对应无数张大图
通俗讲，这就是「去马赛克」：把 8×8 人脸放大到 32×32。低倍放大已成熟，难点在极小输入 + 极大放大比。
输入
8 × 8 px
头发、皮肤纹理等细节已彻底丢失
输出
32 × 32 px
模型须凭先验合成出全新的真实细节
关键认知：模型并非「恢复」原始信息，而是像你画我猜—— 先猜「这是一张脸」，再凭经验把五官想象着画出来。本质是合理的脳补，而非还原真相。
Figure 1 · CelebA 人脸 · 8×8 输入 / 模型采样 / 真实图（最下排原图的嘴型、眼妆已与采样不同）
01 · 插值 / 线性模型
双三次等插值易实现、速度快，但表达能力弱，难以预测高频纹理，结果天然偏糊。
02 · 手工先验与 patch
稀疏先验、GMM、边缘梯度、patch 检索与字典滤波能补细节，但依赖人工设计与近邻匹配。
03 · CNN 回归路线
SRCNN、VDSR、SRResNet 用深层 CNN 提升 pSNR / SSIM；但 MSE 目标仍倾向输出条件均值。
04 · 感知损失 / GAN
perceptual loss 能减轻逐像素损失的模糊；论文主要质疑 GAN：训练不稳、易 mode collapse、概率解释弱。
05 · PixelRNN / PixelCNN
把图像看成按顺序生成的像素序列，用对数似然训练；如果训练样本有多种合理答案，模型必须给每一种都分配概率。
本文切入点：高倍超分不是找一个平均答案，而是从条件分布里采样一个可信答案。
为什么选择 PixelCNN
likelihood
可用验证集 log probability 比较模型。
diversity
不会只学会骗判别器，而是覆盖训练数据里的多种模式。
conditioning
再接上低清输入 x，得到“有条件的”像素递归生成。
脉络来自论文 Related Work：interpolation / priors / patch dictionary / CNN / perceptual & GAN / PixelCNN。
插值 / 先验 / patch
bicubic · sparsity / GMM · patch dictionary
速度快、可解释；但高频细节依赖手工假设或近邻检索。
CNN 回归
SRCNN · VDSR · SRResNet
pSNR / SSIM 持续提升；但 MSE 倾向学习“平均脸”。
感知 / GAN
perceptual loss · adversarial loss
感知损失是有效改进；GAN 更锐利但不稳，且难给概率解释。
自回归生成
PixelRNN · PixelCNN
能用 likelihood 覆盖多种样本；关键是接入低清条件 x。
本文定位：保留 CNN 条件信息 + PixelCNN 像素先验
p(y_i | x, y_<i) · 把高倍超分改成可采样的条件分布
研究缺口：条件分布
自回归图像模型的直觉
一句话：PixelRNN / PixelCNN 都是在学“下一个像素的概率分布”。
为什么叫自回归
先生成前面的像素，再把它们作为条件预测下一个像素。
为什么能生成多样性
每一步输出的是概率，不是唯一数值；不同采样路径会形成不同高清结果。
和超分的关系
原始 PixelCNN 是图像先验；本文把低清图 x 加进条件里，变成条件生成。
高倍放大时，许多细节在输入里根本不存在。任务从「恢复」变成合成可信细节：一张小图对应无数张大图。
8×8 马赛克输入
可能 A
浓眉 · 直发 · 偏瘦脸型
可能 B
淡眉 · 卷发 · 圆润脸型
可能 C
不同肤质 · 不同光照
↑ 三张高清结果降采样回去都得到同一张马赛克 —— 它们同样「正确」，构成多个分立的解（多模态）。
结论：好的超分模型必须能对多种可能性建模、每次给出清晰的一个，而不是把它们平均成一团模糊。
像素独立模型把整张图拆成许多小问题：每个像素只看低清输入 $x$，不看邻居。
$$\log p(y\mid x)=\sum_{i=1}^{3M}\log p(y_i\mid x)$$
核心问题：每个像素各自投票，没人负责让边缘、鼻梁、阴影对齐。
独立像素模型的直觉
高斯 / L2 回归
固定方差时，最大似然等价于最小化 MSE，多种可能会被压成均值。
$$\log p(y_i\mid x)=-\tfrac{1}{2\sigma^2}\lVert y_i-C_i(x)\rVert_2^2 + \text{const}$$
多项式 / 交叉熵
单点 softmax 能表达多峰，但不知道邻近像素选择了哪条结构线。
$$p(y_i{=}k\mid x)=\frac{\exp\{C_{ik}(x)\}}{\sum_{v}\exp\{C_{iv}(x)\}}$$
把一个 MNIST 数字随机放到左上或右下角（各 50%）。数据集中从不同时出现两个数字。
L2 / 交叉熵
预测出两个角各一半的混合 — 训练集里不存在的“鬼影”。
PixelCNN
建模像素依赖，随机但互斥地把数字放进某一个角。

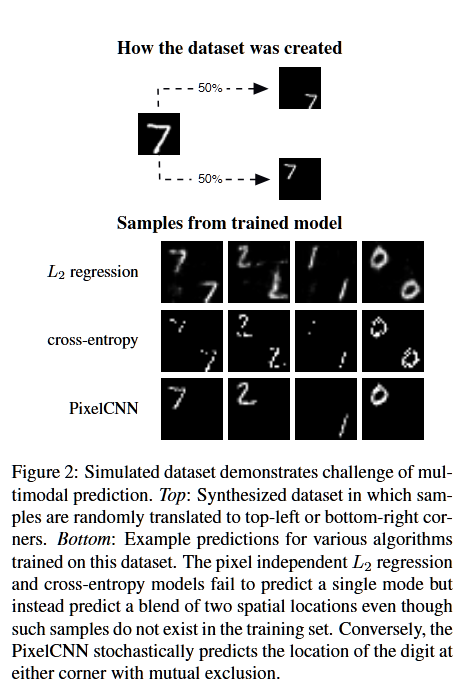

Figure 2 · MNIST 角落 · 数据构造（上）与各模型样本（下）
PART 02 / 04
方法
条件网络 + 先验网络 · 一个看全局、一个管细节，logits 相加
INTERACTIVE DEMO · 占位区
交互式动态演示
将嵌入此处
将嵌入此处
由 Claude Code 完成后，把演示 HTML 以 <iframe> 嵌入本页，或直接替换本 section 内容。
放在方法开头 —— 先建立直觉，再讲公式：高清像素是一个接一个、按顺序“摇骰子”采样出来的；每落一个新像素，都同时参考已画好的像素和那张马赛克输入。
建议演示要素
① 一个空网格按 Z 字顺序逐格点亮
② 当前像素弹出概率条 → 抽样落子
③ 切换温度 τ，看分布变尖/变平
④ 同输入多次运行 → 不同结果（多样性）
② 当前像素弹出概率条 → 抽样落子
③ 切换温度 τ，看分布变尖/变平
④ 同输入多次运行 → 不同结果（多样性）
就像「你画我猜」：先猜出大概是张脸，再顺着已画好的笔触一点点补细节 —— 没有 ML 背景也能秒懂为什么这样能避免“模糊平均”。
链式法则给生成过程排队：当前像素不仅看 $x$，也看已经画好的 $y_{\lt i}$。
$$\log p(y\mid x)=\sum_{i=1}^{M}\log p(y_i\mid x,\,y_{\lt i})$$
读公式
$y_{\lt i}$ 是已生成像素；下一步就在这些条件下抽样。
为什么不糊
前面一旦选定一条边缘，后续像素就沿着它继续生成。
链式展开：从整图分布到逐像素决策
条件网络 · CNN
只看低清输入 $x$，负责全局结构：朝向、轮廓、场景布局。
先验网络 · PixelCNN
只看已生成像素 $y_{\lt i}$，负责局部一致性：纹理、边缘、阴影继续延续。
$$p(y_i\mid x,y_{\lt i})=\mathrm{softmax}\big(A_i(x)+B_i(y_{\lt i})\big)$$
公式怎么读

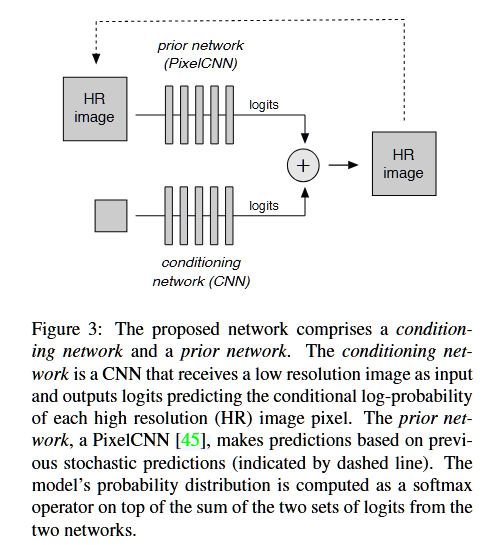

Figure 3 · 条件网络（CNN）+ 先验网络（PixelCNN）→ logits 相加 → softmax
后期融合：两套 logits 在 softmax 前相加：全局结构与局部纹理先合并，再采样。
现象：已生成像素信号更强，低清输入 $x$ 容易被忽略。
朴素目标 $O_1$ · 两个网络一起交作业
$$O_1=\sum_i \mathbf{1}[y_i^*]^{\!\top}(A_i+B_i)-\mathrm{lse}(A_i+B_i)$$
只看 $A_i+B_i$。先验网络够强时，条件网络可以偷懒。
改进目标 $O_2$ · 给条件网络单独打分
$$O_2=O_1+\sum_i \mathbf{1}[y_i^*]^{\!\top}A_i-\mathrm{lse}(A_i)$$
新增项只考 $A_i(x)$，逼条件网络从低清输入里学结构。
辅助损失：把梯度重新拉回条件网络
一句话：给条件网络一个单独的作业，它就不会被强势的先验网络淹没。
采样过程
逐像素循环：采一个 → 喂回网络 → 再采下一个。
$$p_\tau=\frac{p^{1/\tau}}{\lVert p^{1/\tau}\rVert_1}$$
$\tau$ 控制采样保守程度；论文常用 $0.8\!\sim\!0.9$。
条件网络
SRResNet 风格 · 18–30 个 ResNet 块 · 输出 256 类 logits。
先验网络
20 个 gated PixelCNN 块 · 32 通道 · logits 相加后 softmax。
代价：32×32 采样约需 40 秒；训练用 TensorFlow + 8 GPU 同步 SGD。
温度 τ：控制“敢不敢选第二可能”
PART 03 / 04
实验与评估
画得像不像，让人来判断 · 传统指标在高倍超分下集体失灵
数据集 · CelebA
中心裁剪的名人人脸
双三次插值降采样为 8×8 输入、32×32 输出。
数据集 · LSUN Bedrooms
卧室室内场景
同样 8×8 → 32×32，验证方法不止适用于人脸。
三个对照基线
01 · Nearest N.
最近邻样例检索 — 在训练集里找最像的低清图，返回其高清版。
02 · ResNet L₂
SRResNet 风格深网，MSE 目标 — 代表“单峰、像素独立”的 SOTA 回归。
03 · GAN
对抗损失 + 一致性损失（srez 实现）— 仅在人脸上对比，卧室不具竞争力。
评估三件套：相似度、一致性、人类二选一（% Fooled）。
Figure 1 · CelebA 人脸

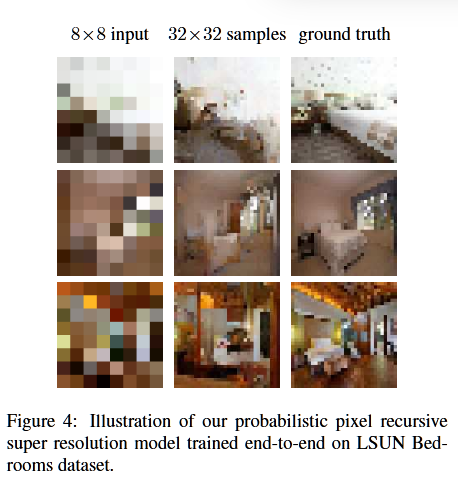

Figure 4 · LSUN 卧室
模型合成出真实的发丝、皮肤与材质，而非模糊的平均脸。
中列为模型采样，右列为真实图 — 两者气质相近但并不相同，正是多模态该有的样子。
人脸与卧室共用同一套逻辑，说明方法不依赖特定领域先验。
左列是同一个低清输入，右侧四列是 τ = 0.8 下的多次采样。
这正是目标
每次采样都给出一个清晰、可信但彼此不同的解 — 模型覆盖了多模态分布，而不是塌缩到单一答案。
与 GAN 的区别
对数似然训练不会模式崩溃，因此多样性来得自然、可控。

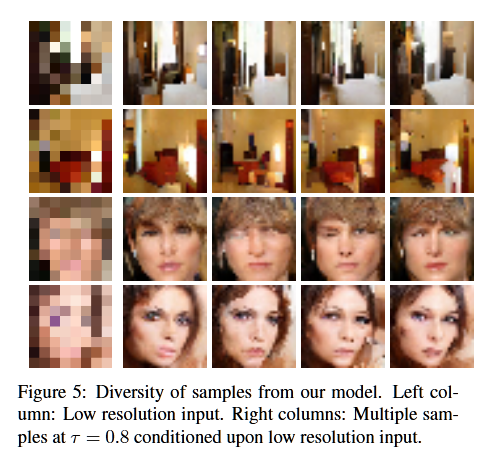

Figure 5 · 左：低清输入 · 右四列：τ=0.8 的多次采样

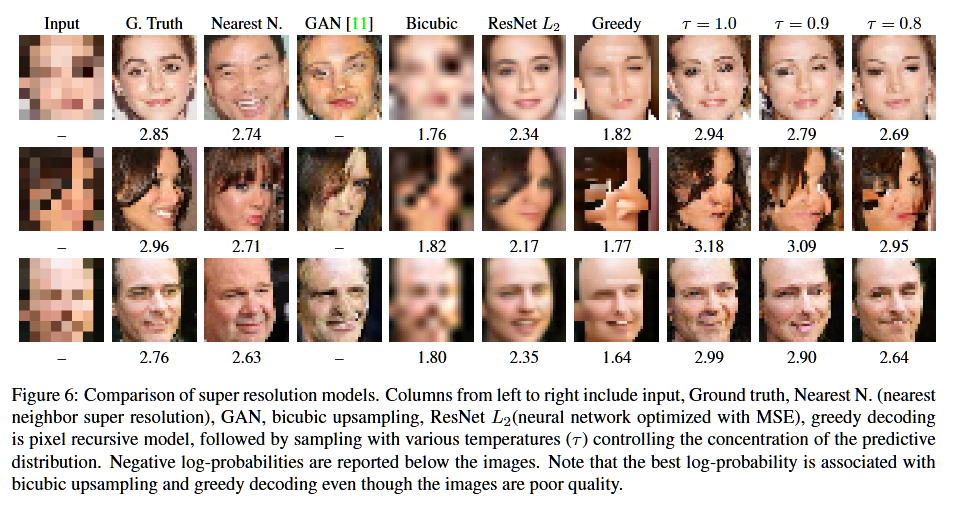

Figure 6 · 各方法对比（图下数字为负对数概率 NLL，越小=模型认为概率越高）
反直觉：NLL 最低（模型最“自信”）的恰是 bicubic 与贪心解码 — 画质却最差、最模糊。可见似然/常规指标并不等于感知质量。
Table 1 (上) · CelebA 人脸
| CelebA | pSNR | SSIM | MS-SSIM | 一致性 | % Fooled |
|---|---|---|---|---|---|
| Bicubic | 28.92 | 0.84 | 0.76 | 0.006 | – |
| Nearest N. | 28.18 | 0.73 | 0.66 | 0.024 | – |
| ResNet L₂ | 29.16 | 0.90 | 0.90 | 0.004 | 4.0 |
| GAN | 28.19 | 0.72 | 0.67 | 0.029 | 8.5 |
| 本文 τ=1.0 | 29.09 | 0.84 | 0.86 | 0.008 | 11.0 |
| 本文 τ=0.9 | 29.08 | 0.84 | 0.85 | 0.008 | 10.4 |
| 本文 τ=0.8 | 29.08 | 0.84 | 0.86 | 0.008 | 10.2 |
Table 1 (下) · LSUN 卧室
| LSUN | pSNR | SSIM | MS-SSIM | 一致性 | % Fooled |
|---|---|---|---|---|---|
| Bicubic | 28.94 | 0.70 | 0.70 | 0.002 | – |
| Nearest N. | 28.15 | 0.49 | 0.45 | 0.040 | – |
| ResNet L₂ | 28.87 | 0.74 | 0.75 | 0.003 | 2.1 |
| 本文 τ=1.0 | 28.92 | 0.58 | 0.60 | 0.016 | 17.7 |
| 本文 τ=0.9 | 28.92 | 0.59 | 0.59 | 0.017 | 22.4 |
| 本文 τ=0.8 | 28.93 | 0.59 | 0.58 | 0.018 | 27.9 |
pSNR/SSIM：回归与 bicubic 最高。% Fooled：本文最好，说明传统指标不等于感知质量。
评估协议
众包被试看到一张真图和一张模型输出，限时 1 秒回答“哪张是相机拍的”。若模型足够真实，被试只能随机猜，理论上 50% 会被模型骗过。
WORKERS
283
名众包工人
RANDOM
50%
完全分不清的上限
这页的重点不是“27.9% 已经完美”，而是 感知质量排序与 pSNR/SSIM 排序明显不同：传统指标高的回归模型，骗不过人眼。
% Fooled · 被误认为真实照片的比例
条形越长，代表样本越接近人眼真实感；虚线为 50% 随机猜测上限。
27.9%
本文 LSUN · τ=0.8
PART 04 / 04
总结
贡献 · 局限 · 留给后来者的思想遗产
质疑一 · 脑补 ≠ 取证
它是在合成细节，不是提取真相；绝不能用于身份识别 / 取证。
质疑二 · 结果仍是「玩具」
输出仅 32×32；与后续 GAN 路线相比，画质并不惊艳。
质疑三 · 对比不够强
GAN 基线较弱；还需要与 SRGAN 等强基线正面对比。
质疑四 · 说服力与细节
合成信息的有效性论证仍弱，细节经不起严格审视。
我的判断：价值在于把超分表述为概率多模态问题，并提醒我们反思传统指标。
贡献
- 把高倍超分刻画为多模态预测
- 用像素递归生成清晰、多样样本
- 用辅助损失防止条件被忽略
- 证明 pSNR/SSIM 与感知质量脱节
局限
- 采样慢 — 朴素实现一张 32×32 约 40 秒（二次复杂度）
- 分辨率仍很低（32×32），距实用尚远
- 骗过率最高 27.9%，离 50% 的“完全可信”仍有距离
- 本质是「脳补」而非恢复 — 生成的是合理猜测，不能用于取证 / 身份识别
思想遗产
- 自回归 + 条件融合成为条件生成的通用范式
- “别在像素上求平均，对分布采样”影响后续生成模型
- 对评估指标的反思，呼应了 感知度量与人类评估的兴起
一句话总结：超分不是“恢复”，而是合成可信的一种可能。
Dahl, Norouzi & Shlens · Pixel Recursive Super Resolution · ICCV 2017 · 谢谢聆听
